倾斜式金属风向标DAF-05
所属栏目：风向标发布时间：2010/11/4
|
|
|
|
|
|
|
|
|
|
|
DAF-05倾斜式金属风向标
|
DAF-05A 荧光倾斜式金属风向标
|
风向标用于指示风向，提供风速参考。倾斜式金属风向标，由风标、风轮、尾翼、动杆、主杆、底座六部分组成，主杆采用镀锌管，风叶采用优质工程塑料制作，耐腐蚀性强，动杆部分采用优质双不锈钢防水轴承灵敏度高，启动风速小，经久耐用；产品具有安装简易，运输便捷的特点，广泛应用于气象、化工、矿区、农业、油田勘探等行业。
在DAF-05基础上，根据用户需要可选以下改进型：
|
名称
|
可倾倒式金属风向标
|
荧光可倾倒式金属风向标
|
|
型号
|
DAF-05
|
DAF-05A
|
|
说明
|
配有底座、主杆，主杆为镀锌管，由两节组成，下节φ76×3000mm，上节φ60×2000mm
|
机械结构与金属风向标完全相同，风标外围有一圈荧光材料，白天吸收太阳能量，晚上发光
|
|
特点
|
1、可直接安装在水泥地面、或金属平台上
2、单人操作即可竖立或放倒，安装及维护极为方便
|
1、可直接安装在水泥地面、或金属平台上
2、单人操作即可竖立或放倒，安装及维护极为方便
3、 方便夜间观察
|
|
参数
|
风标高：5.4m
风轮直径：0.65m
指向标长度：0.86m
重量：40kg
|
|
示意图
|
|
|
装箱单
|
|
序号
|
部件名称
|
数量
|
单位
|
备注
|
|
1
|
活页式底座
|
1
|
套
|
|
|
2
|
主杆
|
2
|
节
|
|
|
3
|
动杆
|
1
|
套
|
|
|
4
|
尾翼/标杆
|
1
|
套
|
|
|
5
|
叶轮
|
1
|
片
|
|
|
6
|
说明书
|
1
|
份
|
|
|
7
|
合格证
|
1
|
份
|
|
|
8
|
地锚螺栓
|
4
|
个
|
固定底座
|
|
|
安装指导
|

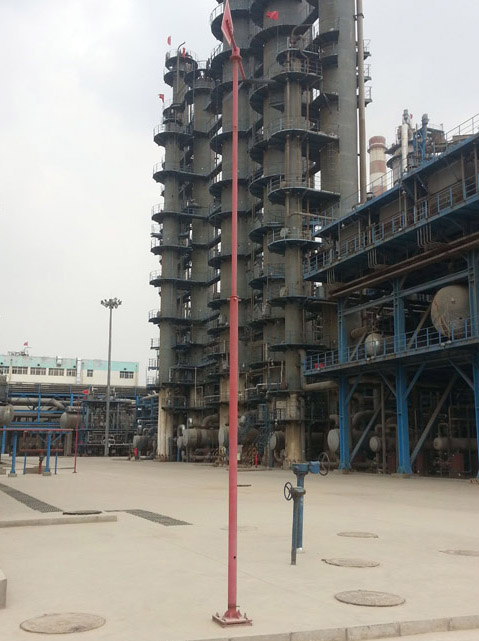

安装位置选择：本产品适合安装在地面，周围应较空旷，地面人员容易观察。
安装：水泥地面用φ16×300mm地锚螺栓固定底座；铁架塔的平面处用螺杆固定底座；打开活页式底座，在地面依次安装二节主杆、动杆、尾翼/标杆、叶轮等；安装好后推起主杆，用镙栓锁住活页式底座，即完成安装。
注意事项：主杆应垂直于地面安装，如安装处坡度较大，应先浇铸一个不小于60×60mm的水泥台安装，如只有很小角度的倾斜可在底座下部加垫圈等调整。
防雷措施：如在高处，底座与避雷针、避雷带连接牢靠即可。
|
